Installationsfråga

Bo siltberg skrev:

Teoretiskt skulle effektivvärdet på strömspikarna i varje fasledare kunna uppgå till det dimensionerade värdet och därmed överbelasta nollan, men i praktiken, nja kanske

Det är inte teoretiskt, många små aggregat (var gränsen för små låter jag vara obesvarat, <1 KW enligt en firma jag pratat med) bryr sig inte om hur strömmen på ingångssidan ser ut.

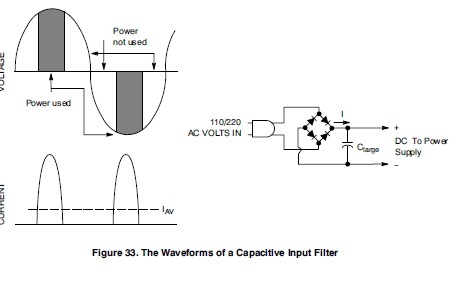

Vid konstruktion av switchade nätaggegat så finns det några olika utföranden dels en enkel (billig)

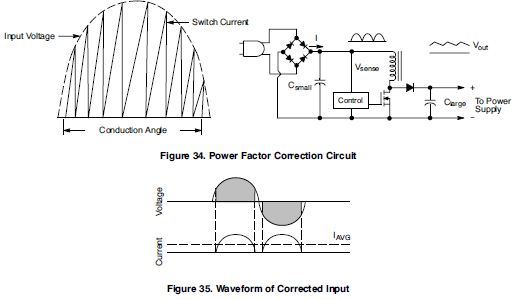

eller mer avancerad



Den mer avancerade ger mindre problem men kostar självklart något mer att konstruera.

Ett annat problem i praktiken, är hur mäter man dessa strömmar.

Antag att vi mäter strömmen i nollan med vår vanliga Fluke-voltmeter. Visar den rätt vid höga frekvenser ?
Spikarna kan nämligen tolkas som om de har en hög frekvens (är en överton) många multimetrar visar då för lite.
(Just denna felvisning utnyttjas av många "kall fusion" bluffmakare).

En följdfråga till sista stycket i #9 där stötströmmar skulle göra saken värre gällande uppvärmning. Vilka mekanismer ligger bakom det?

Claes Börjesson skrev: Antag att vi mäter strömmen i nollan med vår vanliga Fluke-voltmeter. Visar den rätt vid höga frekvenser ?
Spikarna kan nämligen tolkas som om de har en hög frekvens (är en överton) många multimetrar visar då för lite.
(Just denna felvisning utnyttjas av många "kall fusion" bluffmakare).

Har man kvar manualen till sin multimeter brukar frekvensområdet stå angivet där.
En gammal vanlig Fluke 20- eller 70-serie har jag för mig visar rätt (för sinusformad spänning/ström) upp till en eller ett par kHz.
Tångamperemetrar och en del riktigt enkla multimetrar brukar bara fungera bra kring 50-60 Hz.
Mer påkostade multimetrar, framför allt sådana som mäter sant effektivvärde (true RMS) kan fungera bra upp till 100 kHz, åtminstone på vissa mätområden.

Man ska ju också komma ihåg att multimetrar utan true RMS egentligen mäter antingen toppvärde eller likriktat medelvärde, så redan av den anledningen kan det bli stora mätfel om strömmen eller spänningen är långt från sinusformad. Och det är ju effektivvärdet (RMS) som är det intressanta när det gäller uppvärmning av ledare och säkringars märkström.

Värmeutvecklingen i en resistans: P=U*I

Spänningsfallet i en ledning U=R*I =>
Effektutvecklingen blir: P=R*I*I =resistansen gånger strömmen i kvadrat

Om man har en ledning med resistansen 1 Ohm och 1 Ampere och antager längd 1 meter så blir effekten 1 W

P=R*I*I =1*1*1

Om nu strömmen är 2 ampere men bara halva tiden (50% duty-cykel)
P=1*2*2 = 4 watt vid 100% dutycykel
2 watt vid 50% dutycykell

Det vill säga kabeln värms upp med dubbla effekten, vid 50% dutycykel.
