Akut hjälp ang kabeldimensionering!

13 nov 2012 16:29 #1 av Farre
Akut hjälp ang kabeldimensionering! skapades av Farre
Hej!

Behöver hjälp med att dimensionera en matning till en liten undercentral som ska sitta i ett parkeringshus.

- 10 st 10A
- 80 meter till ställverk.
- Kommer gå på stege
- Avsäkras 35A

Vilken kabel och vilken dimension ska jag ha med tanke på spänningsfallet?

Tack på förhand

Mvh Farre

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 nov 2012 17:08 - 13 nov 2012 19:59 #2 av Lars Sundbom
Svar från Lars Sundbom i ämnet Akut hjälp ang kabeldimensionering!

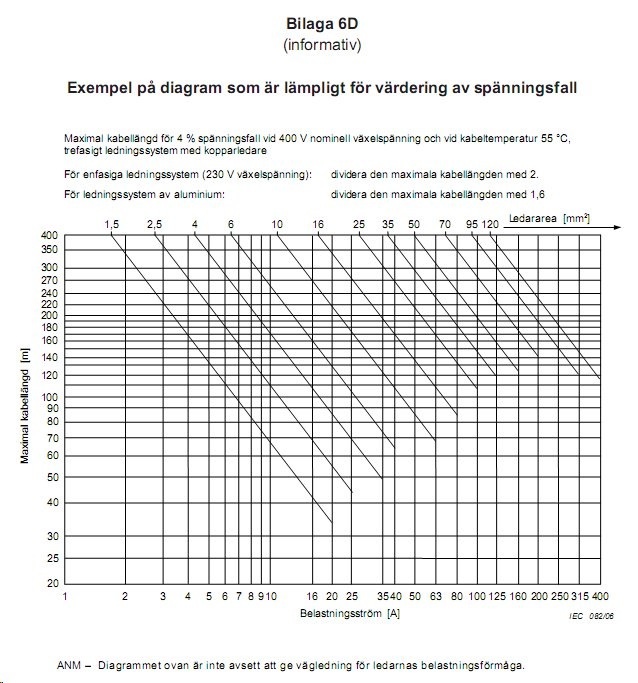

Enligt bilaga 6D i SS 436 40 00 utgåva 2 så klarar du drygt 120 meter vid max 55 graders drifttemp och 35A belastning. Bifogar tabell.




Bild infogad i inlägg. //Moderator
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 nov 2012 17:09 #3 av Lars Sundbom
Svar från Lars Sundbom i ämnet Akut hjälp ang kabeldimensionering!
Med 10 kvadrats kabel alltså... :tummeupp:

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 nov 2012 17:26 #4 av Niklas
Svar från Niklas i ämnet Akut hjälp ang kabeldimensionering!
Stopp nu!

Vi måste väl ända dimensionera för 2% spänningsfall i stigare enligt våra nyare föreskrifter.

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 nov 2012 17:36 #5 av Lars Sundbom
Svar från Lars Sundbom i ämnet Akut hjälp ang kabeldimensionering!
Spänningsfallet blir ca 5V vid 35A och 10 kvmm koppar, alltså under 8V som 2% motsvarar.

(Om jag räknat rätt :tokig: )

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 nov 2012 19:41 #6 av Lars Sundbom
Svar från Lars Sundbom i ämnet Akut hjälp ang kabeldimensionering!
16 kvmm alltså... Jag räknade inte med dubbla sträckan förut. Spänningsfall 6,02V vid 35A, 1,5% vid 400V.

Räknar jag rätt då, nån som vet?

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 nov 2012 22:01 #7 av Bo Siltberg
Svar från Bo Siltberg i ämnet Akut hjälp ang kabeldimensionering!
Om N-ledaren ska räknas med beror på om man kan anta att alla tre faser är jämnt belastade. Normalt antar man det för huvudledningar, men här finns 10 st enfasgrupper i centralen.. Det innebär att man kanske också måste räkna med 2% i 230 V, inte 400 V?

35*0.0183/10*(1+0.00393*(55-20))*1.73*80/400*100 = 2.5 % för 10 mm² trefas, vilket blir 5 % i enfas.

10 mm² är minimum, 16 mm² är bättre.
Följande användare sa tack: Farre

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 nov 2012 22:22 #8 av Farre
Svar från Farre i ämnet Akut hjälp ang kabeldimensionering!
Tack för svaren.

Snabb fråga: Blir det samma svar om det vore 60 m till ställverket?

Försöker få till det så jag klarar mig på en 10mm2

Mvh

Be Logga in eller Skapa ett konto ansluta till konversationen.

14 nov 2012 07:41 #9 av Niklas
Svar från Niklas i ämnet Akut hjälp ang kabeldimensionering!
Du klarar dig då med 10mm². (vad gäller spänningsfallet)
Slog det i EL-vis idag och fick 2% spänningsfall vid 69meter.

Be Logga in eller Skapa ett konto ansluta till konversationen.

14 nov 2012 10:00 #10 av Bo Siltberg
Svar från Bo Siltberg i ämnet Akut hjälp ang kabeldimensionering!
Vid 55 grader?

60 meter, 10 mm², 55 grader, trefas (N borträknad):
35*0.0183/10*(1+0.00393*(55-20))*60/230*100 = 1.9 %

Dito, 69 meter:
35*0.0183/10*(1+0.00393*(55-20))*69/230*100 = 2.2 %

El-vis kanske använder andra faktorer.

Be Logga in eller Skapa ett konto ansluta till konversationen.

14 nov 2012 23:14 #11 av Farre
Svar från Farre i ämnet Akut hjälp ang kabeldimensionering!
Vilken kabel ska man använda då?

Skall antingen gå på stege eller i vp-rör längs taket i ett parkeringshus

EKKJ 4G10, N1XV 5G10 ?

Be Logga in eller Skapa ett konto ansluta till konversationen.

15 nov 2012 07:08 #12 av Johannes Hammarstedt
Svar från Johannes Hammarstedt i ämnet Akut hjälp ang kabeldimensionering!

Farre skrev: Vilken kabel ska man använda då?


Den billigaste.:lol:
Behörighet AB
Följande användare sa tack: Tobias Karlsson

Be Logga in eller Skapa ett konto ansluta till konversationen.

15 nov 2012 10:41 #13 av Christer Djerf
Svar från Christer Djerf i ämnet Akut hjälp ang kabeldimensionering!
Halogenfritt!

Be Logga in eller Skapa ett konto ansluta till konversationen.

17 nov 2012 22:06 #14 av Farre
Svar från Farre i ämnet Akut hjälp ang kabeldimensionering!
Ok, tack för svaren.

Det vart N1XV 5G10

:)

Be Logga in eller Skapa ett konto ansluta till konversationen.
