Ej avsäkrad huvudledning i ställverksrum?

Sitter det kanske ett överlastskydd i andra änden av huvudledningen?
Sitter det inget kortslutningsskydd mellan servis och samlingsskena?

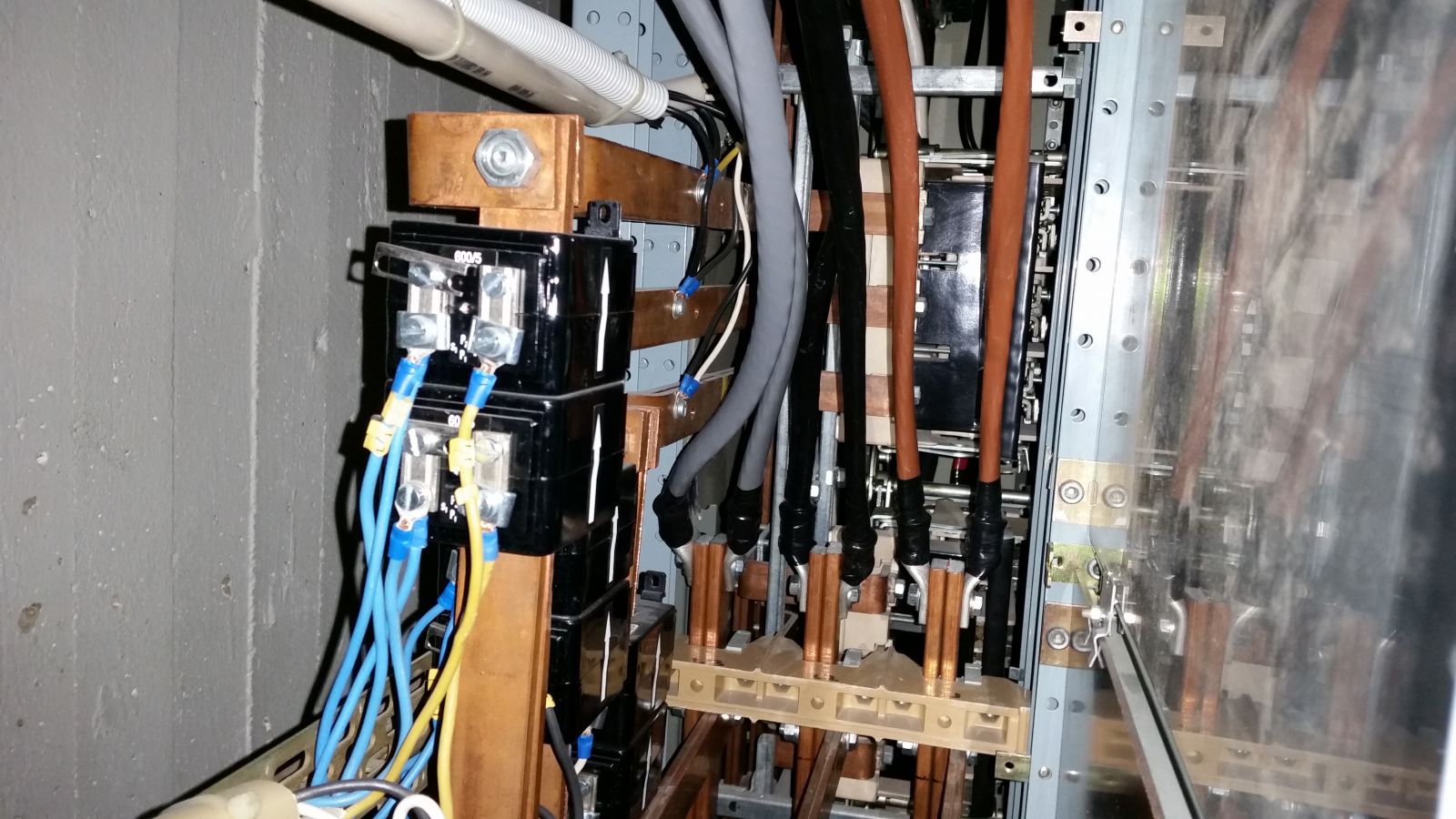

Vad är det för dimension på samlingsskenan?

Spontant så ser det ut som en lite märklig lösning. Men när jag inte ser helheten är jag försiktig med att säga om det är rätt eller fel...

Ja, man kan ju fråga sig om den som gjort detta har den kunskap som krävs för denna lösning. Lösningen är dock möjlig men kräver goda, eller synnerligen goda kunskaper om skydd mot överlastström och kortslutningsström. Reglerna i detta fall är inte beroende av om det är ett driftrum eller inte.

Överströmsskydden för servisledningen får utgöra kortslutningsskydd även för huvudledningen. Men ska ju då uppfylla kravet på frånkopplingstid, dels enligt 434.5.2, dels 411.4.4. Kan vara lite svårt att visa på att tre parallella säkringar skyddar två parallella kablar. Men det är fullt möjligt. Undantag för placering av kortslutningsskydd ges i 434.2.2.

Överströmsskydden i servisledningen får även utgöra överlastskydd för huvudledningen. Om de gör detta vet vi inte, men det är i vart fall tänkbart. I annat fall blir som Olle skriver att överlastskydd ska placeras i bortre änden av huvudledningen, till exempel med hjälp av en effektbrytare. Undantag om placering av överlastskydd ges i 433.2 samt 433.3.

Ett alternativ som jag inte tror huvudledningen uppfyller är tremetersregeln. Om en ledning är maximalt tre meter lång får kortslutningsskyddet placeras i änden av ledningen. Det finns vissa villkor för detta som ges i 434.2.1. Principen blir här att OM det inträffar ett fel så är inte ledningen skyddad och därför ställs vissa villkor t ex förstärkt skydd mot yttre påverkan.

Det behöver alltså inte vara fel i denna anläggning och kan mycket väl följa svensk standard.

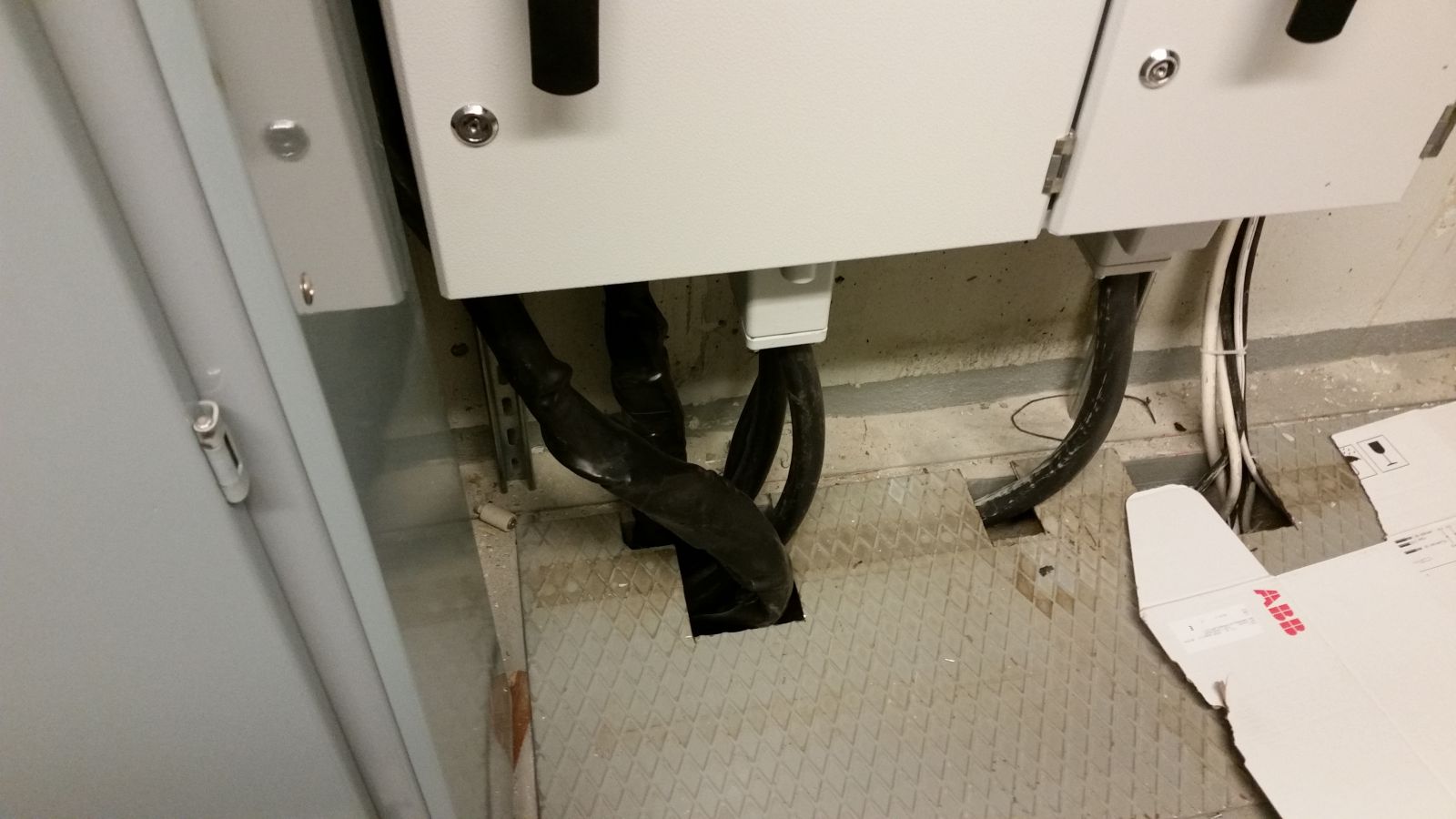

Har svårt att föreställa mig att anläggningen ser ut som du beskriver, normalt sett finns det säkringar och brytare omedelbart efter serviskabeln, kolla schemat, troligen ligger det ett elrum innan eller så är det företagets trafo. Var finns mätningen? Är kablarna skarvade där de kommer upp från golvet? Konstigt om det är nygjort men kanske ser fel på bilden..
