Felsökning Laminatpress Burkle U60 - Hjälp...

Någon som har tillgång till en Burkle U60 laminatpress från sent 70-tal eller ett elschema till en sådan?

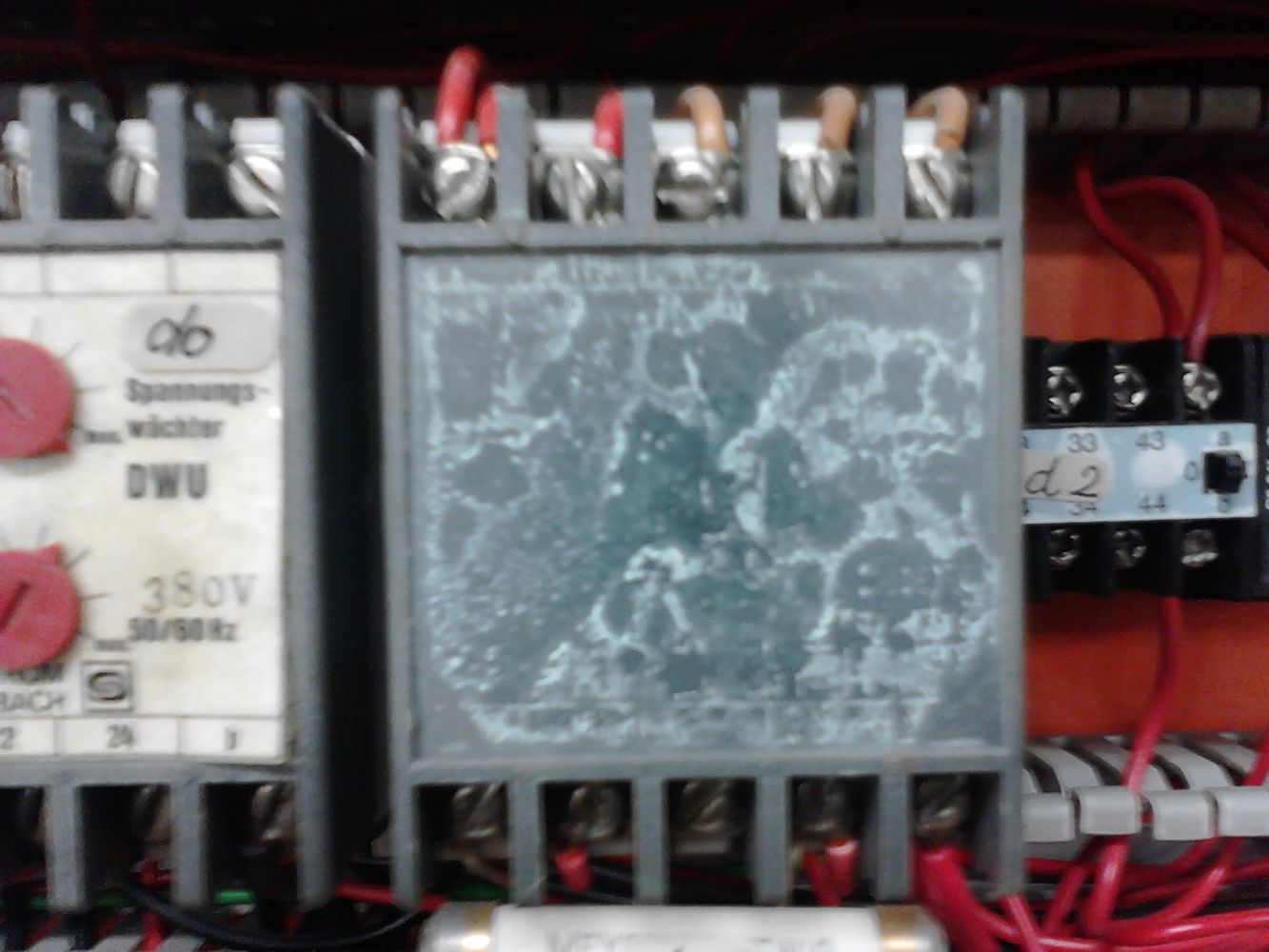

Sitter en spänningsvakt och en "okänd" modul med anslutning av tryckvakt NST mm. av fabrikat starkstrom gummersbach om någon har mer info om dessa. All märkning har försvunnit från den ena modulen.

Ingen som sett något liknande?

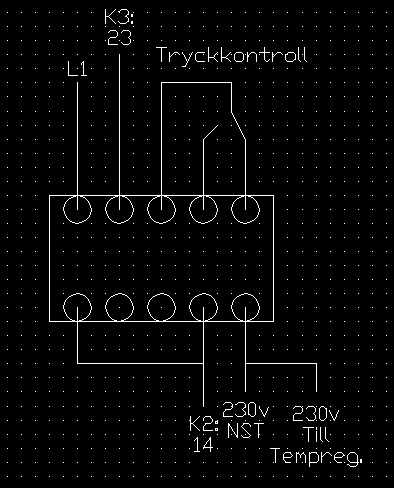

anslutningarna ser ut så här.

Går det att pilla isär modulen och se vad som finns i den?

Går säkert, vi får se i veckan. Väntar på svar från fabriken i Tyskland, hoppas dom kan plocka fram ett elschema.

Är det den "modulen" som är felande? Eller behöver du veta funktionen för fortsatt felsökning?
Har den någon spole? A1-A2?
Kanske ett nödstoppsrelä?

Kan ju vara en modul för just att avbryta processen om antingen viss temperatur överskrids eller visst tryck.

Vet du från vilket år modulen är?
Då hade man kanske kunnat söka i en patentdatabas t ex.
Där finns ofta original ritningarna tillgängliga och då är ju saken biff.

Felet är i den. Den låter som ett relä som hängt upp sig och "fladdrar". Så någon form av relä sitter det i den. Inte ett "rent" nödstoppsrelä, Eftersom den styr när pressen ska stanna vid inställt tryck med.

Patent databas är kanske en ide. Maskinen är byggd 79, så från 70-talet någon gång.
Vad jag hittat så verkar det som Starkstrom Gummensbach var lite specialiserade på olika varianter på "press styrningar"

Fick fram elschema från tillverkaren av maskinen inte illa för en maskin tillverkad -79.

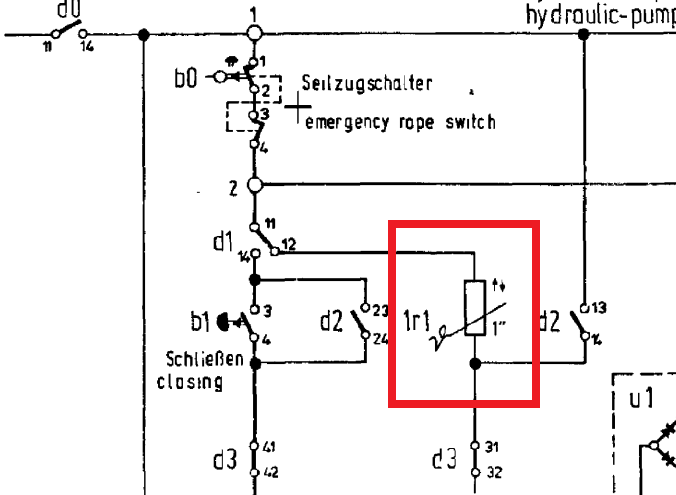

Men nu blev det hjärnsläpp, vad är detta i röda markeringen..

Det symboliserar en termistor dvs ett motstånd vars värde ändrar sig märkbart med temperaturen. Har du kommit fram till vad som var fel?

Tack Tomas.

Var inte som första intrycket i max-min trycks reläet (tur), utan av någon anledning blir det spänningsfall på manöverkretsen spänningen dippar till ca 200v (Varierar mellan 200-250v) och ovannämda relä/modul börjar fladdra pga. detta.

Kolla om det finns några elektrolytkondensatorer i modulen. De kan mycket väl ha blivit ganska dåliga efter 35 år, och om de har torkat ut kan det mycket väl yttra sig som att ett relä börjar klappra när manöverspänningen sjunker fast det inte borde göra så.

Bra förslag, ska undersöka det.

Hoppas felet inte är i max-min trycks modulen, för då blir det nog till att bygga om hela skåpet..

Då var felet avhjälpt, visade sig att spänningen i manöverkretsen varierade mellan 198-250 volt under drift, därför max-min reläet kallat "modulen" började klappra.
Maskinen var ursprungligen byggd för tre faser utan nolla, så 230 kom via transformator och igenom spänningsvakten. (Satt några elektrolytkondensatorer i spänningsvakten som inte såg friska ut)

Eftersom det låg nolla framdragen i maskinen nu så kopplades transformatorn och spänningsvakten bort och manöverkretsen ligger över ny säkring på fas-nolla.
Nu är manövern helt stabil igen och detta ska förhoppningsvis ge länge liv åt modulen och övriga komponenter.

Maskintillverkaren ska ha all eloge, tog 1½ dag att få fram elschema på en maskin tillverkad -79 inte illa.
Nu väntar vi på svar från dom om mer information om modulen, bara för att vara förberedda för framtiden.

Och tack till Er på forumet med för tips och ideér. :tummeupp:
