När kom dvärgbrytaren (Automatsäkringen)?

02 okt 2011 07:22 - 02 okt 2011 07:45 #1 av Pelle Svensson
När kom dvärgbrytaren (Automatsäkringen)? skapades av Pelle Svensson
När uppfanns denna? Man verkar ju inte ha börjat montera "normcentraler" i villor förrän slutet av 80?

Kom jordfelsbrytaren då samtidigt? (även om det inte var krav att använda den)

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 07:52 #2 av Ronnie Lidström
Svar från Ronnie Lidström i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Dvärgbrytaren finns nämnd redan i 1939 års föreskrifter.

KFS Ser A nr 4 1939

Kap. 1. Definitioner och förutsättningar

Dvärgbrytare är en liten självbrytare med fixerad utlösningsström, vanligen enpolig och avsedd för montage i gruppcentral. Dvärgbrytare kan vara antingen sockeldvärgbrytare eller proppdvärgbrytare.


Man kan ju undra varför det tog så lång tid innan dvärbrytare/normcentraler började användas i någon större utsträckning? Dålig kvalitet?
Fil bilaga:
Företagare, Elinstallatör Björks EL i Skellefteå AB

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 08:13 #3 av David olsson
Svar från David olsson i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Proppdvärgbrytaren menar dom väll denna


(Denna är ju lite av den nyare varianten, men principen är där)

Men en sockeldvärgbrytare? Någon som har en bild eller dylikt, prova googla lite men blev inte mycket klokare.
Sjöhaga EL AB
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 08:16 #4 av David olsson
Svar från David olsson i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Kanske Mr. Per Wendt kan rycka in med lite historia bakom dvärgbrytare? :)
Sjöhaga EL AB

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 08:39 #5 av Tobias Karlsson
Svar från Tobias Karlsson i ämnet När kom dvärgbrytaren (Automatsäkringen)?
De däringa proppbrytarna har genererat en del arbete...Folk som inte haft en anning om hur de funkar =)
/Linjemästare Karlsson

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 08:44 #6 av Per Wendt
Svar från Per Wendt i ämnet När kom dvärgbrytaren (Automatsäkringen)?
både dvärgbrytare och jordfelsbrytare finns med i kataloger från tidigt 30-tal.

Jordfelsbrytaren kallas skyddströmbrytare "Steckwart" och var en liten apparat med ett uttag som skyddades
via felströmsspole. så här står det i reklamtexten:

"för att skydda sig mot farlig spänning hos apparathöljet , inkopplar man apparaten till en av våra skyddsströmbrytare, som urkopplar förbr.apparaten , vid mycket små strömstyrkor till jord, varigenom det är möjligt att erhålla utlösning redan vid så små spänningar hos förbrukningsapparatens ytterhölje i förhållande till jord som 20-42 volt. Redan vid jordmotstånd hos den inkopplade hjälpjorden, som är så stort som c:a 600 ohm, sker utlösning vid c:a 42 volt. Vid mindre motstånd sker utlösning ännu tidigare"
Följande användare sa tack: Ronnie Lidström

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 08:48 #7 av Ronnie Lidström
Svar från Ronnie Lidström i ämnet När kom dvärgbrytaren (Automatsäkringen)?

David olsson skrev: ...Men en sockeldvärgbrytare? Någon som har en bild eller dylikt, prova googla lite men blev inte mycket klokare.


Låter ju som att det är en sockel som dvärgbrytaren jackas in i. Dvs så att en lekman kan byta dvärgbrytare?

För DIN-skena fanns väl inte då. Knappast ens någon förtida variant av DIN-skenan?
Fil bilaga:
Företagare, Elinstallatör Björks EL i Skellefteå AB

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 09:07 #8 av Per Wendt
Svar från Per Wendt i ämnet När kom dvärgbrytaren (Automatsäkringen)?

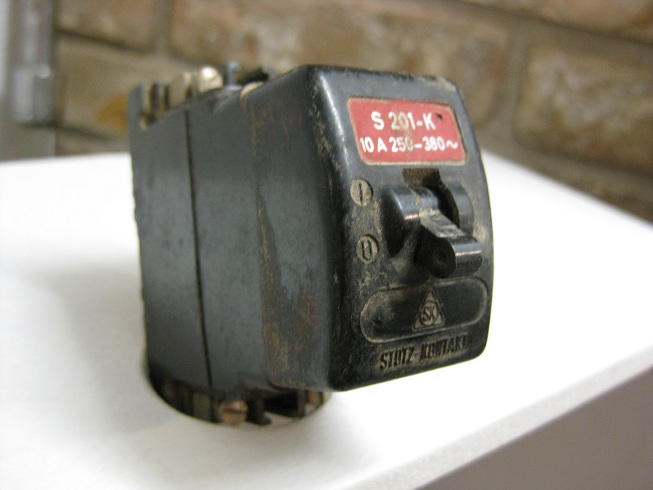

denna dvärgbrytare kan vara från 30-talet, vet ej säkert dock..



kallades "installationsautomat", sedan fanns "proppautomat" (Davids bild) och "sockelautomater" lika proppautomater, fast komplett apparat för skruvfastsättning
Bilagor:
Följande användare sa tack: Ronnie Lidström, Patrik Hedlund

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 09:30 #9 av Ronnie Lidström
Svar från Ronnie Lidström i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Snyggt Per!

Vet du när DIN-skenan kom? Eller någon föregångare.. Första skenan där man klickade fast apparater?
Fil bilaga:
Företagare, Elinstallatör Björks EL i Skellefteå AB

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 10:27 #10 av David olsson
Svar från David olsson i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Visste väll att vi kunde lita på Per :)
Sjöhaga EL AB

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 12:08 #11 av Patrik Hedlund
Svar från Patrik Hedlund i ämnet När kom dvärgbrytaren (Automatsäkringen)?
1939?! Bild dessutom! Helt otroligt!

//Patrik
Mvh
Patrik Hedlund
Bravida Hudiksvall

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 12:37 #12 av Ronnie Lidström
Svar från Ronnie Lidström i ämnet När kom dvärgbrytaren (Automatsäkringen)?

Ronnie Lidström skrev: Snyggt Per!

Vet du när DIN-skenan kom? Eller någon föregångare.. Första skenan där man klickade fast apparater?


Citerar mig själv. Försökte ta reda på när vår nuvarande "DIN-Skena" kom. Men detta verkar vara hopplöst att hitta.

Den heter "35 mm DIN rail" eller "Top Hat section" (EN 50022, BS 5584, DIN 46277-3)

Fil bilaga:


Nån som är bättre googlare än jag?
Fil bilaga:
Företagare, Elinstallatör Björks EL i Skellefteå AB

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 12:47 #13 av Friedrich Lossien
Svar från Friedrich Lossien i ämnet När kom dvärgbrytaren (Automatsäkringen)?
DIN är väl tysk standard om jag inte är fel på det.
Redan på 50-talet fanns skenor för montage av plintar, dock inte dagens DIN-skena. De jag sett har också varit tyska, närmare bestämt från Phoenix contact.

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 okt 2011 18:33 #14 av Per Wendt
Svar från Per Wendt i ämnet När kom dvärgbrytaren (Automatsäkringen)?

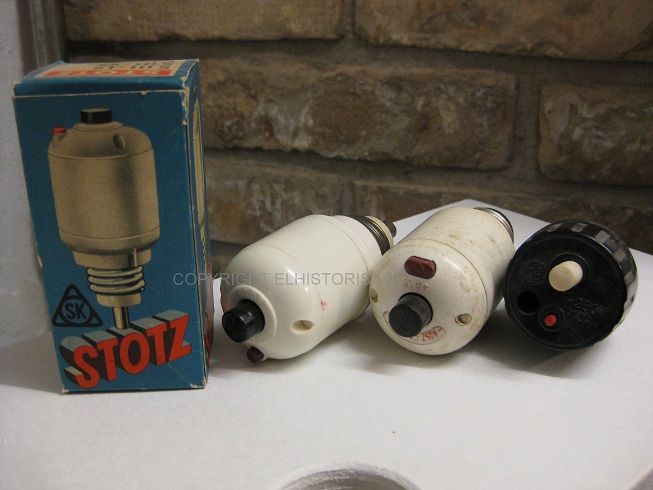

här kommer fler proppautomater:



vä-hö: 40-talet med orig.förp., 50, 60-tal

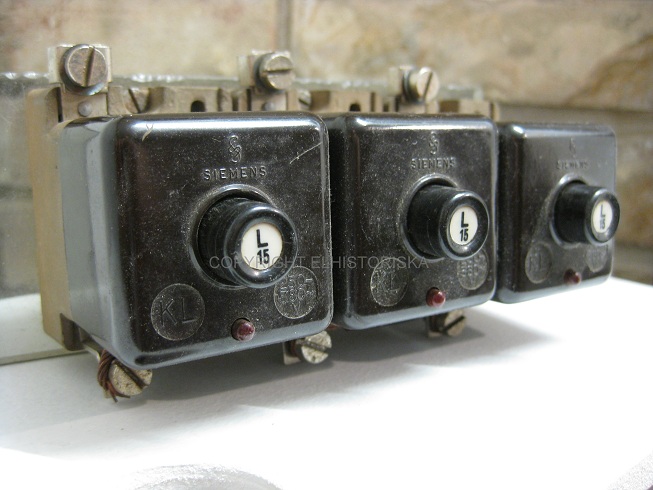

samt en variant av sockelautomater från Siemens
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

03 okt 2011 09:05 #15 av Christer Djerf
Svar från Christer Djerf i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Helt rätt, DIN = Deutsche Industri Norm

Be Logga in eller Skapa ett konto ansluta till konversationen.

10 dec 2011 20:46 #16 av Patrik Hedlund
Svar från Patrik Hedlund i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Men när började normcentraler ersätta gängsäkringscentraler då? -95?

//Patrik
Mvh
Patrik Hedlund
Bravida Hudiksvall

Be Logga in eller Skapa ett konto ansluta till konversationen.

10 dec 2011 21:19 #17 av Reijo Eriksson
Svar från Reijo Eriksson i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Jag jobbade som installationselektriker på 1980-talet. Från mitten av 1980-talet gick vi över till dvärgbrytarecentraler.
Reijo Eriksson

Be Logga in eller Skapa ett konto ansluta till konversationen.

10 dec 2011 21:32 #18 av Patrik Hedlund
Svar från Patrik Hedlund i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Jaså, redan då! När började man uteslutande montera normcentraler då?

//Patrik
Mvh
Patrik Hedlund
Bravida Hudiksvall

Be Logga in eller Skapa ett konto ansluta till konversationen.

10 dec 2011 21:46 #19 av Ronnie Lidström
Svar från Ronnie Lidström i ämnet När kom dvärgbrytaren (Automatsäkringen)?
Mitt hus är byggt 1982 och här var det diazed (Är iofs Älvsbyhus, så man tog ju det billigaste alternativet på det mesta!)
Fil bilaga:
Företagare, Elinstallatör Björks EL i Skellefteå AB

Be Logga in eller Skapa ett konto ansluta till konversationen.

10 dec 2011 21:54 #20 av Patrik Hedlund
Svar från Patrik Hedlund i ämnet När kom dvärgbrytaren (Automatsäkringen)?

Ronnie Lidström skrev: Mitt hus är byggt 1982 och här var det diazed (Är iofs Älvsbyhus, så man tog ju det billigaste alternativet på det mesta!)


45-reglar i väggarna? ;)

//Patrik
Mvh
Patrik Hedlund
Bravida Hudiksvall

Be Logga in eller Skapa ett konto ansluta till konversationen.
